AI 算力与半导体封装升级正在拉动球形二氧化硅微粉的需求增长。制备工艺的根本差异，决定了产品在纯度、粒径控制、介电性能等关键指标上的系统性差距。本文从工艺原理出发，解析化学法（溶胶-凝胶法）与火焰熔融法以及 VMC 爆燃法等不同技术路线的本质区别，供材料工程师选型时参考。
工艺路线：化学法 vs 火焰熔融法 vs VMC爆燃法
球形二氧化硅微粉的制备主要有三种工艺路线：火焰熔融法、VMC 爆燃法和溶胶-凝胶法。
火焰熔融法以天然石英粉为原料，在高温炉膛中熔融成球。VMC 爆燃法以金属硅为原料，在氧气氛围中氧化放热并自熔成球。两者均在高温条件下完成球化，颗粒的形貌和结构主要由热力学和流体力学决定，人工干预空间有限。
化学法（溶胶-凝胶法）以高纯有机硅源为原料，通过液相化学合成实现颗粒的可控生长。化学法在液相中成核和生长，通过调控 pH 值、温度、浓度等参数，可以从分子层面控制颗粒的粒径、形貌、孔隙率和表面化学性质。
五维对比：纯度、球形、粒径、α射线与表面改性
元股证券:ygzq.hk
第一，纯度。 火焰法依赖天然石英矿源，矿中的金属杂质（Fe、Al、Na、K等）在熔融过程中难以去除，纯度相对较低。VMC法以金属硅为原料，纯度有所提升。化学法以高纯有机硅源为原料，通过液相化学合成，产品纯度可达99.9%以上。在M9及以上高速覆铜板应用中，金属杂质（尤其是Fe和Na）会显著提升介质损耗，化学法的纯度优势直接转化为介电性能优势。

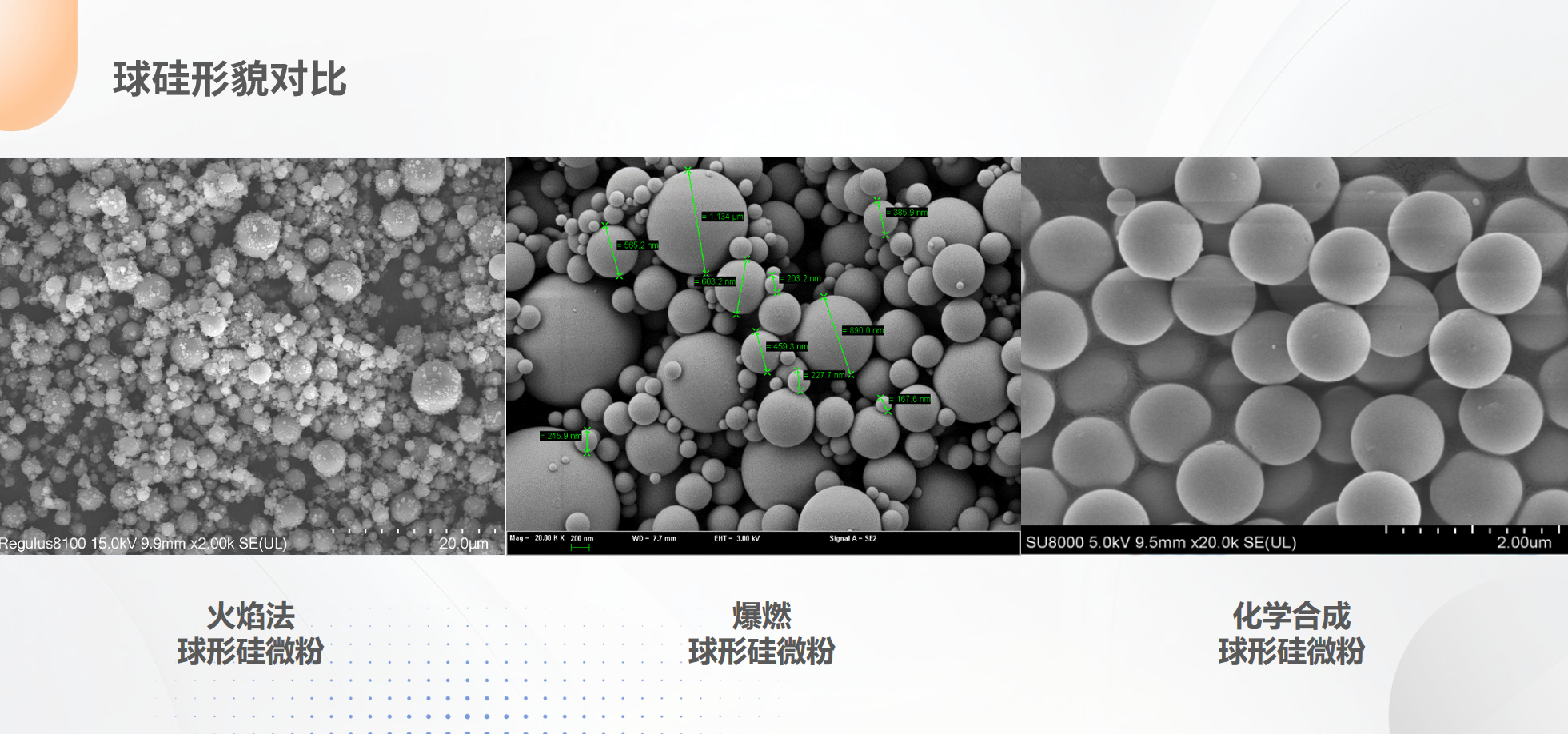

第二，球形结构。 火焰法在高温熔融过程中，石英颗粒内部气体膨胀可能导致空心球或气孔。VMC法金属硅粉氧化放热熔融成球时颗粒碰撞可能形成不规则团聚体。化学法溶胶-凝胶过程中，颗粒在液相中缓慢生长，可形成实心致密、表面光滑的球体。实心球的吸油值低于空心球，在高填充比下粘度升幅更小——这对EMC塑封料（填充比60-90wt%）的流动性至关重要。
第三，粒径控制。 化学法可通过调控生长参数精确控制粒径从纳米级到微米级，粒径分布窄（CV值小），这是化学法的结构性优势。物理法粒径分布相对较宽，且稳定生产1μm以下的亚微米产品的难度高。在ABF载板领域，亚微米级化学法球硅的低 TOP CUT和高分散性已成为关键性能指标。
第四，α射线含量。 2025年10月，国家标准《集成电路封装用低放射性球形氧化硅微粉》（GB/T 46381-2025）正式发布，并于2026年2月实施。该标准的实施意味着Low-α已成为行业共识的刚性指标。α射线是HBM存储芯片封装的关键指标——α粒子辐射会导致存储单元软错误。铀（U）和钍（Th）是α射线的主要来源。火焰法依赖石英矿源，U/Th含量不可控。化学法以化学合成的有机硅源为原料，U/Th可在原料端控制至极低水平，天然适配Low-α需求。
第五，表面改性能力。 化学法球体表面硅羟基（Si-OH）密度较高，为硅烷偶联剂改性提供了充足的接枝位点。通过硅烷偶联剂与表面硅羟基的缩合反应，可将环氧基、烷基、乙烯基、苯基、苯氨基、丙烯酸基等不同官能团的硅烷偶联剂接枝到粉体表面，从而适配环氧、聚氨酯、丙烯酸、碳氢等不同树脂体系的相容性需求，同时改善粉体的流动性、分散性及降低吸油值。
不同CCL等级怎么选
M4-M6级别的通用CCL，火焰法球硅性价比更高。到了M7级别，对填料粒径和介电性能的要求提升，化学法的控制优势开始显现。M8/M9级别对填料性能要求显著提升，液相法制备的球形二氧化硅是可达的工艺路线之一。M10级别对填料粒径、分散性和介电性能的要求进一步提升，对制备工艺和表面改性的综合能力要求更高。
配资世家炒股开户HBM先进封装领域，化学法的Low-α优势是刚性需求。Underfill底部填充胶对球硅的铀（U）/钍（Th）含量有极严格的要求。EMC塑封料领域，化学法致密球体的高填充低粘度优势在高填充比（70-90wt%）下尤为突出。ABF载板领域，亚微米级化学法球硅的低TOP CUT和高分散性是关键。
高端球形硅微粉全球格局与国产替代机遇
全球化学法球形硅高端市场长期被日本企业占据主要份额。Low-α球硅供需缺口持续扩大，国产化学法球硅的替代空间正在打开。
与此同时，球形二氧化硅的行业标准化进程正在加速。2026年5月，国家标准《球形二氧化硅微粉》（GB/T 32661-2026）已发布，将于2026年12月1日正式实施。此前已有《电子封装用球形二氧化硅微粉球形度的检测方法》（GB/T 37406-2019）和《电子封装用球形二氧化硅微粉中α态晶体二氧化硅含量的测试方法》（GB/T 36655-2018）两项检测方法标准。标准的完善意味着球形二氧化硅正从通用填料升级为电子材料的核心品类。
凌玮科技FINETAL®：化学法路线的产品布局
凌玮科技（股票代码：301373）自2007年成立以来专注纳米二氧化硅新材料研发与产业化，是国内消光用二氧化硅领域龙头企业之一。2025年12月，公司公告以5,020万元收购江苏辉迈70%股权，切入化学法球形硅微粉赛道。
工艺路线的差异化定位：与物理法（火焰熔融法）依赖天然矿物原料不同，凌玮科技FINETAL®球形二氧化硅采用溶胶-凝胶法（化学法），以高纯有机硅源为原料，经液相化学合成实现从原料到成品的全链条自主可控。
FINETAL® 的基本特征：
·高纯度（SiO₂≥99.9%），金属元素含量极低

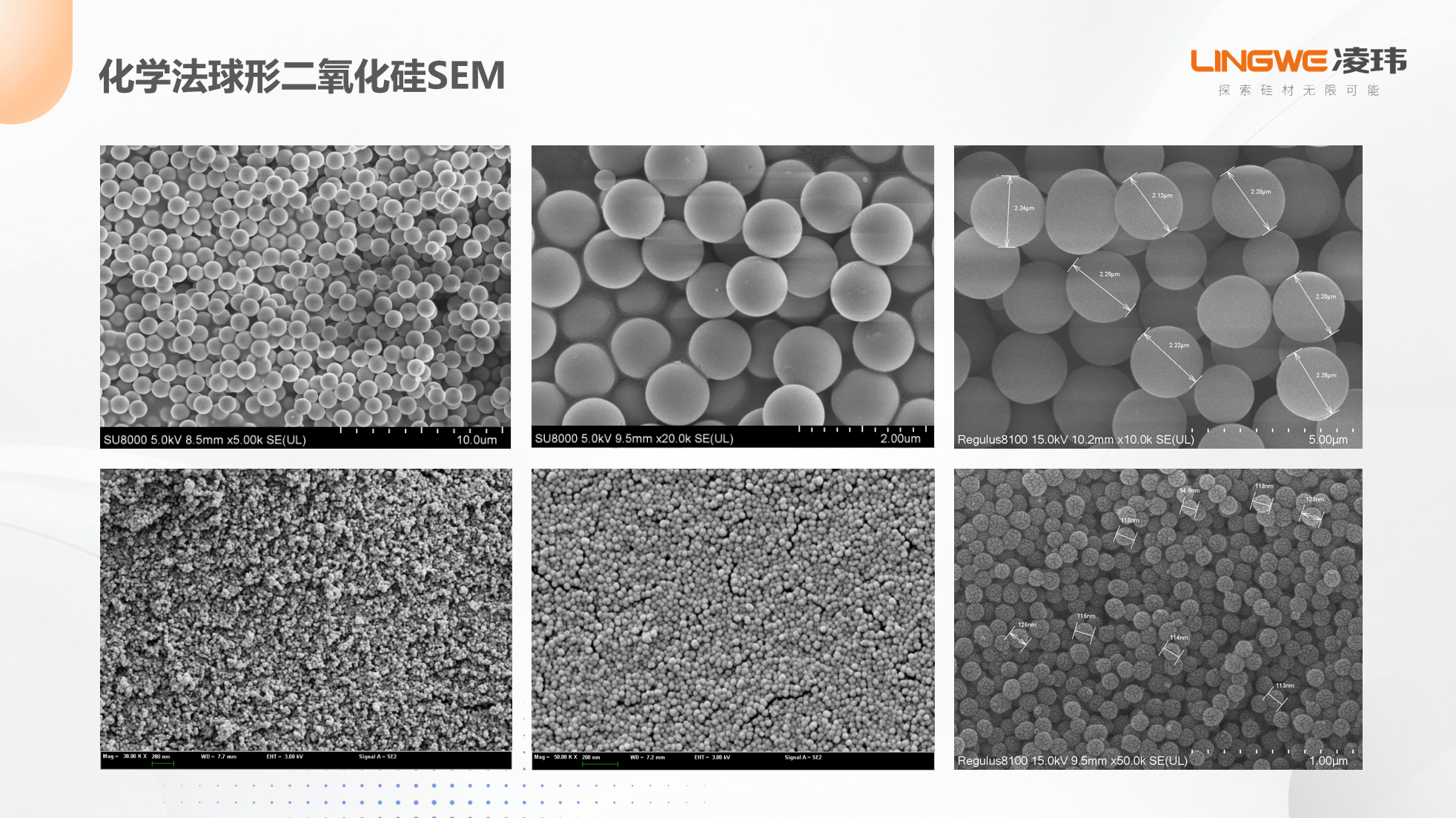

·高球形率，球体表面光滑致密

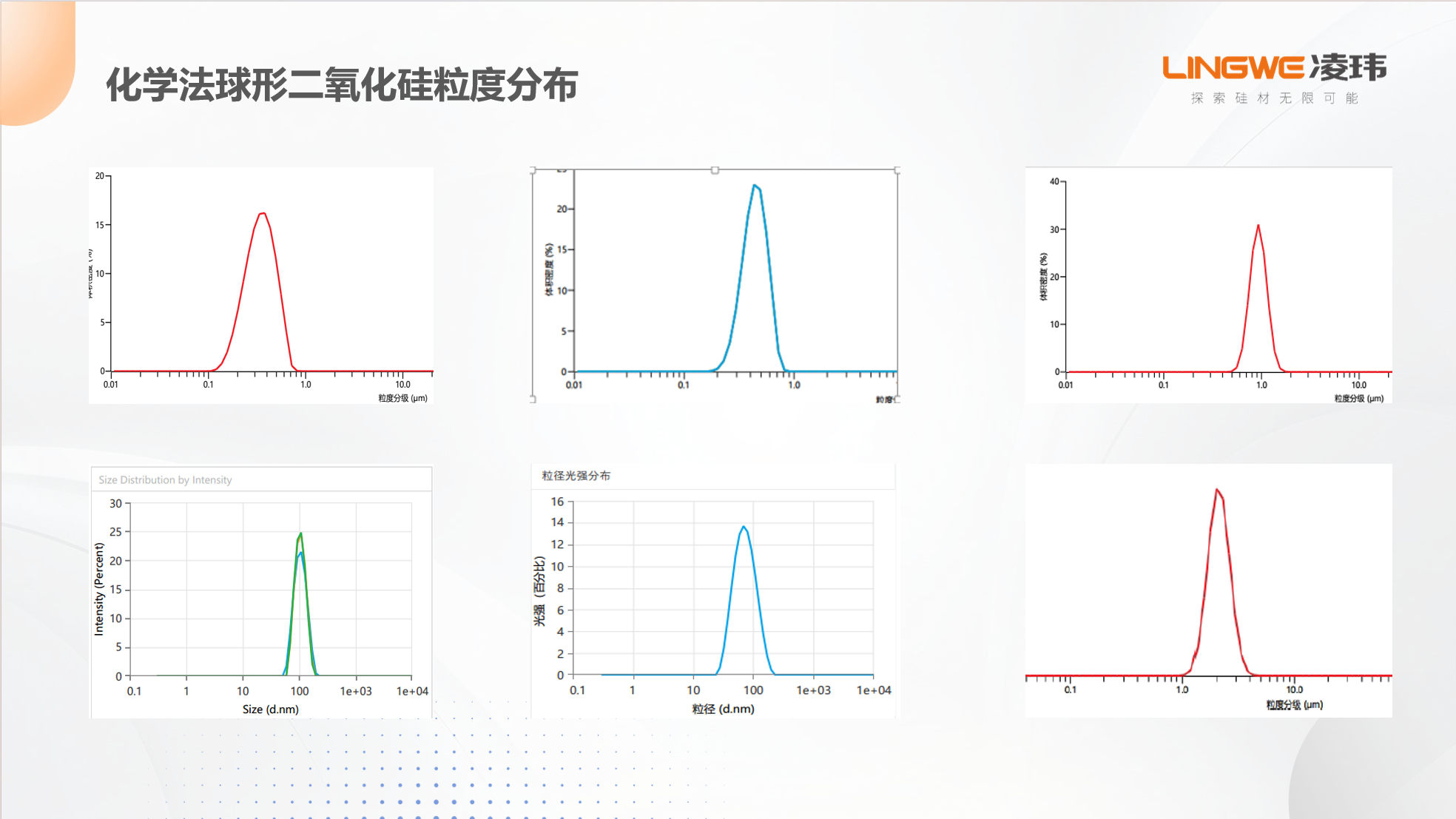

·粒径覆盖纳米、亚微米至微米级，粒度均匀且分布窄
·非晶态结构，α射线元素含量低于PPB级别
球形二氧化硅的特性使其成为一种多功能、高性能的工业原料，可应用于电子电路基板、电子封装、电子胶粘剂、塑料粒子、薄膜纤维、抛光、特种陶瓷及涂料油墨等多个领域。
FINETAL® 溶胶-凝胶法制备工艺

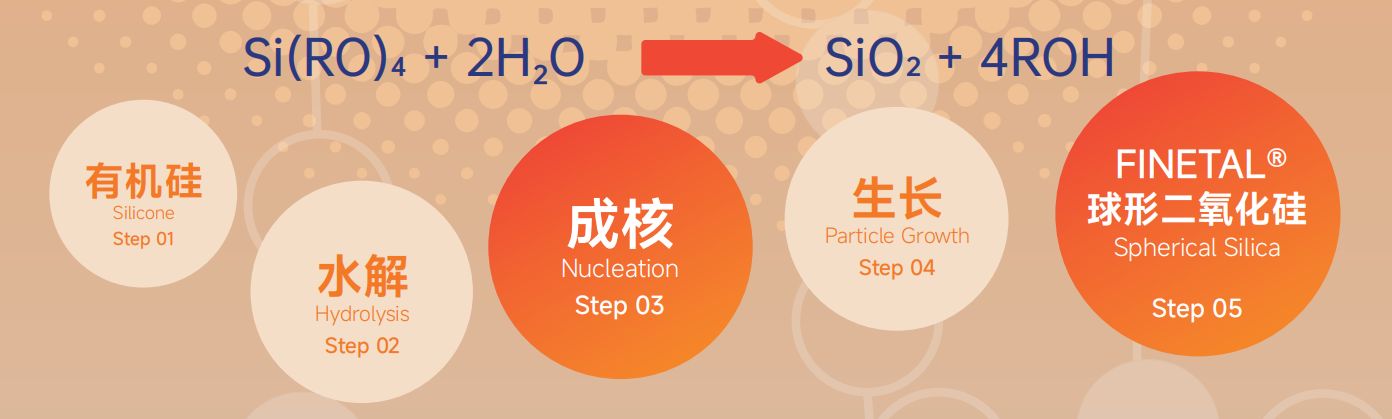

FINETAL® 球形二氧化硅以高纯有机硅源为原料，经水解→成核→生长成球形颗粒。溶胶-凝胶法在温和条件下完成球形结构构建，避免了高温导致的表面缺陷和晶型转变，确保每一颗球硅的形貌一致性与性能稳定性。已获发明专利5项：
·一种二氧化硅空心微球的制备方法（授权公告号：CN113264534B）
·一种球形硅微粉的制备方法（授权公告号：CN113321219B）
·一种纳米级球形硅微粉的生产装置及工艺（授权公告号：CN114247499B）
·一种流动性好的高纯亚微米球形硅微粉的制备方法（授权公告号：CN118083984B）
·一种超细球形二氧化硅的均匀改性方法及改性装置（授权公告号：CN118754133B）
不同工艺路线的价值，最终由具体应用场景定义。凌玮科技深耕纳米二氧化硅材料领域二十余年，以多元化的产品矩阵与产业化能力，为客户提供从材料到应用的技术支撑，在更广泛的工业场景中发挥价值。
联系我们
FINETAL® 化学法球形二氧化硅——下一代电子信息产业的关键原材料。
我们的技术团队将根据您的应用场景提供选型建议、定制表面改性方案及TDS手机炒股软件。
元股证券官网提示：本文来自互联网，不代表本网站观点。
